Bonjour à toutes et tous, aujourd'hui nous allons inaugurer une nouvelle rubrique, qui traitera de restauration d'appareil aux moyens de photos et de vidéos pour bien expliquer tout ce qu'il y aura eut à faire ou refaire dessus et surtout ce qui pourra vous intéresser, comment je l'aurais refait.



Aujourd'hui nous allons donc partir dans le format Sub-miniature car cet appareil photo ne mesure que 3/4cm de côté, nous allons voir la remise en état d'un petit FIPS Microphot.

Si vous souhaitez éviter le tutoriel ci-dessous, il vous suffira de visionner cette petit vidéo qui montre ce que j'ai eut à restaurer sur ce FIPS (attention, certains éléments peuvent être présents uniquement dans le tuto et non montrés dans la vidéos ou vis et versa).

Si vous souhaitez en apprendre plus sur l'histoire de cette appareil et de sa marque consultez cet article dédié au Fips Microphot.

Passons au tutoriel à présent.

 1) Poser un diagnostique précis.

Les positifs:

L'appareil n'est pas trop en mauvais état, le déclencheur est opérationnel, "la lentille de l'objectif" intact et le plastique n'est ni trop rayé, ni rappé.

Les négatifs:

Le boîtier est fissuré en plusieurs endroits et il y a même un petit manque sur un des coins de la partie arrière, il manque les deux petits clinquants de cuivre nickelé qui servaient à maintenir fermé le boitier et le marquage peint en blanc Microphot, est effacé à moitier (pour ce dernier je ne prévois pas d'y toucher, mieux vaut garder le marquage d'origine que de le refaire dans ce cas).

2) Savoir quoi et comment faire !

Et oui, celà semble peut-être idiot mais si vous ne savez pas comment opérer, comment allez-vous faire ?

Je ne vous recommande pas de le faire au filing car si vous vous trompez ou ratez votre tentative de restauration c'est souvent difficile de rattraper l'erreur, voir irréversible !

Nous allons commencer par le plus "technique", refabriquer les deux clinquants de fermeture

Comment refaire un élément disparu sans élément de comparaison direct?

La première chose à faire est de rechercher les plans sur le web ou dans les archives ici ce sera compliqué car il n'y a pas de doc technique, ni de plan du FIPS (trop vieux et appareil trop "gadget" pour cela), je n'ai même trouvé aucun catalogue de la marque qui fabriqua portant plusieurs modèles  Knödler, il va donc falloir faire une autre approche du problème.

Seconde technique (que nous allons utiliser ici) à essayer, rechercher plusieurs photos de Fips Microphot complets sur le web et calculer l'échelle par rapport à mon exemplaire et après plusieurs heures de recherches je décroche le Graal plusieurs clichés du même appareil complet:

Quelques minutes de calculs de mise à l'échelle et enfin les mesures sont portées sur feuille afin de faire deux petits gabarits que je colle ensuite sur une plaque de cuivre de 1mm d'épaisseur, puis j'entreprends la découpe des deux clinquants puis la mise en forme et enfin l'ajustage sur le boîtier, étapes qui ne prendrons guère plus de 20min.





Bon maintenant nous avons des languettes de cuivre légèrements cintrées comme les originales mais il faut les nickeler, pour ce faire je prends un générateur de courant, un petit récipient en plastique, un électrolyte de nickel, une anode de nickel pur et bien entendu en catode, la pièce à plaquer (la en l'occurrence, les deux pièces à la fois tellement elles sont petites) on règle l'intensité du courant voulu et c'est partie:

10min plus tard le revêtement de nickel est satisfaisant:

Je peux donc rincer les pièces à l'eau savoneuse, laisser sécher et lustrer.

Réparer du plastique fissuré ou cassé

Pendant que les deux clinquants sèche occupons nous du FIPS en lui même.

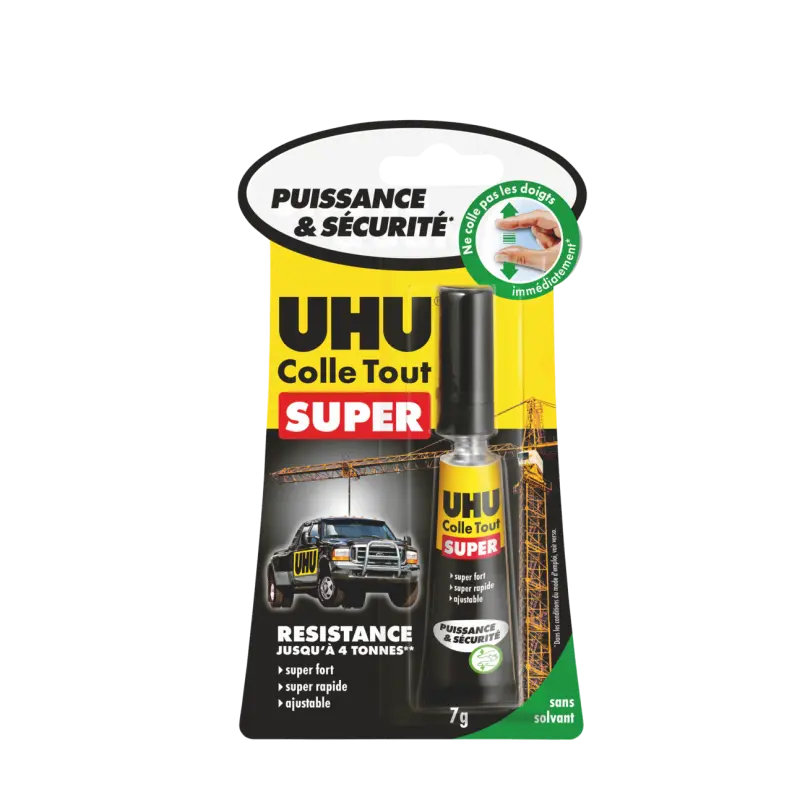

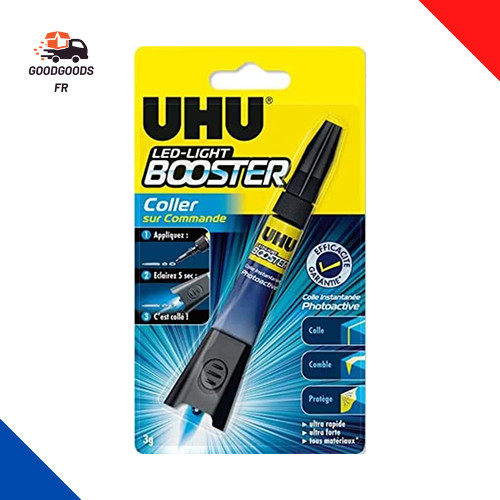

Plusieurs colles s'offrent à nous pour travailler efficacement, la colle néoprene (personnellement, je l'utilise pour recoller les garnitures cuir ou simili des appareils) et la colle forte dite "Cyanoacrylate" (je l'utilise généralement pour consolider les microfissures ou réparer de petits éléments esthétiques cassés) voir potentiellement dans des cas spécifiques la colle UV (vitre de viseur avec un éclat, ou fissure à combler dans des endroits discrets ou pas visibles)  par exemple.



Ici pour cet appareil, j'ai utilisé la colle forte pour consolider les fissures du boîtier.

Comment procéder ?

Faire ce qu'il faut, comme il faut, sans la moindre précipitation, pour consolider les fissures, appliquez la colle forte de manière contrôlée à l'aide d'un cure dent ou une aiguille très fine, avec cette colle n'oubliez jamais que trop peut et préférable à beaucoup trop, le but ici n'est pas nécessairement de reboucher les fisures mais de les consolider pour empêcher que la fissure ne s'agrandisse davantage.

Remontage et conclusion:

La colle forte sur la face avant et la face arrière du boîtier est bien sèche, ainsi que les deux clinquants, nous pouvons donc rassembler l'appareil puis finir par un petit coup de chiffon doux, type peau de chamois pour nettoyer les lunettes de vue, histoire de nettoyer l'optique, enlever les traces de manipulations ça et là (portez des gants ça éliminera une grande partie du problème) sur le boitier tout en endommageant pas d'avantage les marquages peints au pochoir .

À ce stade l'appareil est restauré au mieux possible sans trop refaire tout à neuf et à moindre frais car le plus cher dans tout cela restera l'électrolyte de nickel, l'anode de nickel et le générateur, si vous en avez pas je ne vous recommande pas du tout d'en acheter un pour juste faire ces deux petites choses ce serait comme acheter une épave à 15euros et investir 150 euros dans les moyens de rénovation et pieces détachées pour le remètre en état, il faut que la restauration en val la peine, et que ce soit rentable pour le restaurateur également, ici mon kit de nickelage sera rentabilisé car pas acheté pour cela et déjà utilisé depuis très longtemps même la chute de cuivre me coûte rien ce fut de la récupération, non le plus cher (hormis l'appareil qui est pas donné pour ça taille comptez 60euros dans cet état et son poids de colibri) ce fut la colle forte (3euros le tube qui me fera énormément de restaurations) un gros investissement donc qui est encore plus bas si comme moi vous aviez déjà la colle et le matériel car sinon il vous faudra aussi rajouter le mini outil type Dremel et ses ustensiles au panier et là il y a 100% de chance que la restauration coûte démesurément plus cher que votre appareil.

Tout ceci est à prendre en compte avant de faire un achat si possible de visu pas par correspondance, car seule la bonne foix du vendeur et le degrés de confiance que vous lui accorderez sera juge de l'état de l'appareil que vous achèterez... et croyez moi, en matière d'achat/vente en ligne partez toujours du principe que le vendeur ou l'acheteur et là pour vous la mettre à l'envers ! Donc soyez très prudents.

D'expérience je ne vous direz que ceci "ce qui est affirmé sans preuve, peut-être rejeté sans preuve" ce que le vendeur vous affirme sur la seule base d'arguments d'autorité ("messieur j'ai xxans de vente spécialisée je n'ai jamais eut de problème , je vous garantie que l'objet est rare complet et en excellent état..." etc...etc...etc)  peut-être balayé d'un revers de la main, surtout, si vous demandez des photos et des informations précises et qu'il tourne autour du pot pour éviter de répondre ou ne veut pas faire d'autres photos car prétextant je ne sais quel motif et donc au final éviter de vous fournir des arguments pour peut-être du coup favoriser la baisse du prix ou simplement reconsidérer votre achat... dans ce cas, considérez le vendeur comme louche (sachant que derrière, la majorité des gens ne vont pas la ramener une fois devant le fait accomplit et donc ne pas ouvrir de litige) d'où l'importance de bien connaître ce que vous achetez, ne pas faire d'achat compulsif et essayez de favoriser les achats de la main à la main donc pouvoir voir et manipuler l'appareil histoire de tout vérifier c'est important.

Et si vous voulez tenter malgré tout un achat en ligne alors soyez ultra prudent.

Exemple type:

 Cet appareil, je l'ai acheté à un particulier, sur le net, je lui ai posé des questions bien précises, demandé des photos supplémentaires de zones biens précises avant l'achat histoire d'avoir des garanties quant à l'état visuel et mécanique car si je ne reçois pas ce que j'ai commandé ou qu'il y a un vice caché je suis couvert par ces photos et échanges verbaux lors de l'ouverture d'un litige si le dialogue et l'arrangement à l'amiable avec le vendeur est impossible (choses qui ici n'auront pas été nécessaires car le vendeur était courtois et serieux).

Le prochain épisode sera ici
